1.
보일러 급수용에 매우 적합하다.
2.
소형이므로 설치보수가 용이하며 타 펌프에
비하여 운전
범위가
넓다.
3.
수온이 80℃ 까지 (흡입양정 1M 이내) 급수
가능하므로
젯트펌프를
사용할 필요가 없다.
4.
단단으로서 고압을 내며 가격이 저렴하다.
|
|
|
|
Boiler Feed Water용
유류 이동용
소화전, 보조용, 스프링쿨러 보조용
각종 공업용 및 일반급수용
고지대 이송용
☞ NOTE
1.
용접 배관할 때 (Flange부) Slag가 펌프내에
들어가서는 절대 안된다.(임페라 파손)
2.
공회전을 시키지 말고 펌프에 물을 주입한
후 운전할 것 (회전불능의 원인초래)
3.
사양점보다 높은 곳에서 운전하지 말 것. (Motor
과부하현상)
|
|
|
Capacity
(토출량) |
10~300ℓ /min |
|
Head (총양정) |
250m |
|
Design Pressure
(설계압력) |
20kgf/㎠ |
|
Allowable Suction
Press (최대 허용흡입압력) |
9kgf/㎠ |
|
Revolution (회전수) |
1750min¯¹ |
|
Rotation (회전방향)-View
From Coupling End |
Clock Wise (시계방향) |
|
Temperature (온도) |
0~120℃ |
|
Nozzles (흡,토출구) |
Ratings |
KS 10kgf/㎠ |
|
Facing |
FF.RF |
|
Location |
Side Suction, Top Discharge |
|
Seals (축봉장치) |
Packing or Mechanical Seal |
|
|
|
|
MODEL |
BORD |
SPECIFICATION |
|
(S,X D,) |
Q(ℓ/min) |
H(m) |
P(HP) |
|
KWE-25 |
25X25 |
20 |
45 |
2 |
|
50 |
40 |
|
20 |
85 |
3 |
|
40 |
60 |
|
KWE-40 |
40X40 |
60 |
80 |
5 |
|
90 |
40 |
|
40 |
120 |
7.5 |
|
60 |
90 |
|
KWE-50 |
50X50 |
60 |
150 |
15 |
|
80 |
130 |
|
80 |
110 |
10 |
|
120 |
75 |
|
KWE-80 |
80X80 |
170 |
150 |
25 |
|
230 |
120 |
|
|

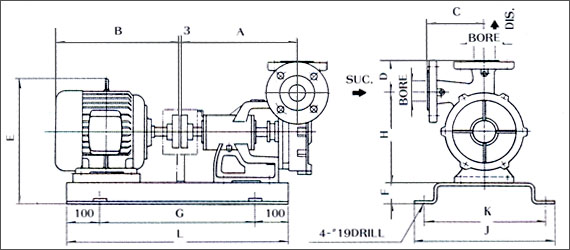

MODEL |
POWER |
PUMP & MOTOR
DIMENSIONS(mm) |
BASE PLATE (mm) |
PUMP DATA |
| HP |
A |
B |
C |
D |
E |
F |
H |
L |
G |
J |
K |
B.R.G |
M/SEAL |
| KWE-40 |
3 |
296 |
378 |
125 |
90 |
340 |
45 |
182 |
680 |
480 |
340 |
300 |
#6205ZZ |
ø25 |
| 5 |
404 |
340 |
680 |
480 |
340 |
300 |
| 7.5 |
466 |
400 |
720 |
520 |
390 |
350 |
| KWE-50 |
7.5 |
301 |
466 |
145 |
75 |
405 |
50 |
217 |
720 |
520 |
390 |
350 |
#6205ZZ |
ø25 |
| 10 |
506 |
438 |
720 |
520 |
390 |
350 |
| 15 |
617 |
523 |
800 |
600 |
390 |
350 |
|
|
|
|
