1. 최신형의 메카니칼씰을 사용하여 종래식의 3배이상 씰링 능력을 발휘함

2. 모터 보호장치 내장함.

3. 5.5kw 기종이상은 Non-Pressure 설계로 제작됨

토목 건축공사 배수용        상하수도 공사

지하철공사 통수배수용      터널공사 합배수용

이동용 긴급배수용            기타장식용 분수 및 폭포수용

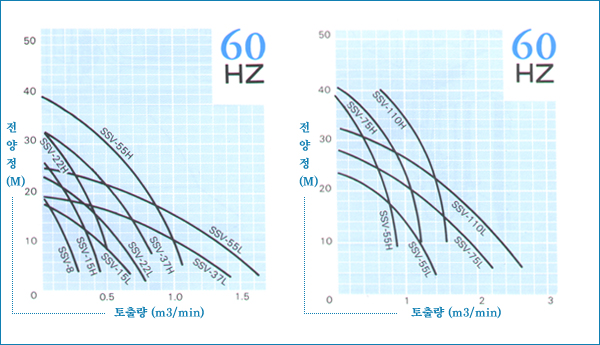

구경 형식 출력Out Put(kw) 전양정Head(M) 토출량Q(㎥/min) 전압Volt 중량kg
50mm KSU-8    0.75 12 0.16 220/380/440 28
KSU-15H 1.5 16 0.25 220/380/440 60
KSU-22H 2.2 20 0.30 220/380/440 65
80mm KSU-15L 1.5 8 0.50 220/380/440 60
KSU-22L 2.2 10 0.60 220/380/440 65
KSU-37H 3.7 20 0.50 220/380/440 79
KSU-55H 5.5 25 0.60 220/380/440 89
100mm KSU-37L 3.7 10 1.00 220/380/440 79
KSU-55L 5.5 15 1.00 220/380/440 89
KSU-75H 7.5 30 0.80 220/380/440 156
KSU-110H 11.0 35 1.00 220/380/440 174
KSU-150H 15.0 40 1.20 220/380/440 200
150mm KSU-75L 7.5 15 1.60 220/380/440 156
KSU-110L 11.0 20 1.70 220/380/440 174
KSU-150L 15.0 20 2.50 220/380/440 200

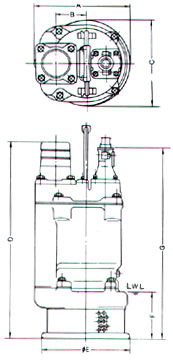

KSU-TYPE

형식

A

B

C

D

E

F

G

KSU-8

252

122

193

212

175

110

390

KSU-15H

232

77

212

530

202

125

492

KSU-15L

232

77

212

540

202

125

492

KSU-22H

232

77

212

555

202

125

517

KSU-22L

232

77

212

565

202

125

517

KSU-37H

288

105

250

623

238

170

574

KSU-37L

288

105

250

640

238

170

574

KSU-55H

288

105

250

673

238

170

624

KSU-55L

288

105

250

690

238

170

624

KSU-75H

366

130

326

826

310

215

807

KSU-75L

366

130

326

879

310

215

807

KSU-110H

366

130

326

866

310

215

847

KSU-110L

366

130

326

920

310

215

847

KSU-150H

366

130

326

866

310

215

847

KSU-150L

366

130

326

920

310

215

847

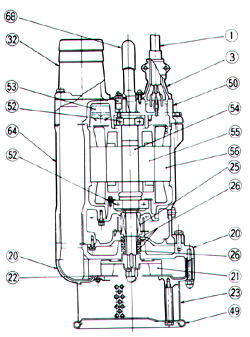

NO. 품명 재질 NO. 품명 재질
1 Cabtype cable - 49 Bottom Plate SS41
3 Stuffing Box GC20 50 Motor Bracket GC20
20 Pump Casing GC20 52 Bearing -
21 Impeller GCD50 53 Motor Protector -
22 Suction Cover GCD50 54 Shaft -
23 Strainer SS41 55 Rotor -
25 Mechanical Seal - 56 Stator -
26 Oil Seal  NBR 64 Motor Frame GC20
32 Hose Coupling GC20 68 Handle -

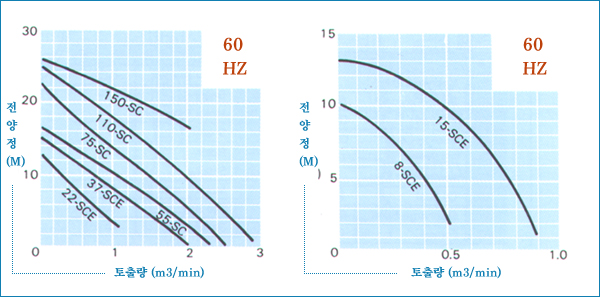

구경Ømm 형식 Model 출력 kw 전양정 Head(M)

토출량

Q(㎥/min)

 회전수 R.P.M 중량 kg
50 8-KSU 0.75 8 0.21 3600 45.00
80 15-KSU 1.5 8 0.50 1800 70
100 22-KSU 2.2 8 0.65 1800 110
100 37-KSU 3.7 11 0.70 1800 127
100 55-KSU 5.5 13 0.80 1800 180
100 75-KSU 7.5 16 0.80 1800 215
100 110-KSU 11.0 20 0.80 1800 270
100 150-KSU 15.0 22 1.20 1800 300







 TO형 표준부속품

     •••  Guide Support / Bolt. Nut : 1식

     •••  탈착 Bend / Bolt. Nut : 1식

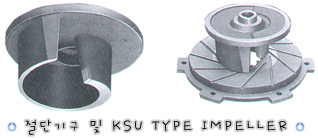

  •••  고형오물 초경회전도에 의하여 소편으로 절단하므로 폐새

         염려없이 양송됨

  •••  Motor의 "토오크"가 강한 특수사양임

  •••  NON-CLOG · IMPELLER 사용, 이물질 막힘을 최소화

  •••  합병처리장, 하수 분뇨처리용

  •••  소각장, 정수장, 오염처리용

  •••  축거의 오수오물용

  •••  산업공장, 병원, 빌딩 등 주방 잡배수용

  •••  기타 각종 고형물 원수 이송

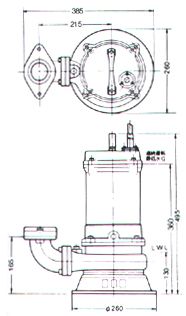

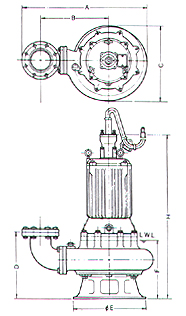

형식 A B C D E F G

8-SCE

 385 215 260 165 260 130 495
15-SCE 545 290 320 255 320 200 620
22-SCE 620 330 360 310 360 240 750
37-SCE 620 330 360 310 360 240 750
55-SC 630 340 360 315 360 260 892
75-SC 630 340 360 315 360 260 892
110-SC 750 420 450 350 450 310 1025
150-SC 750 420 450 350 450 310 1025















자동탈착장치가 공용되는 고양정용

수압이 걸리지 않는 Non-Pressure 방식을 채용하여 내구성이 우수함

산업공장, 빌딩, 오수배수용

지하철역 Pit 내 오수배수용

합병처리장, 지하상가 오수압송용

기타 고양정 오수배수용

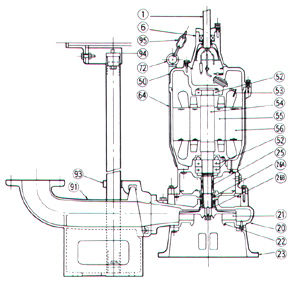

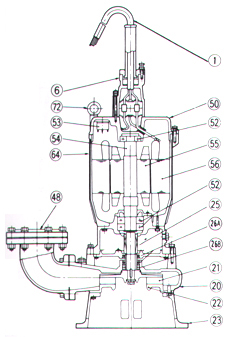

NO. 품명 재질 NO. 품명 재질
1 Cabtype cable - 25 Mechanical Seal -
6 Stuffing Box GC20 26-A Oil Seal NBR
20 Pump Casing GC20 26-B Ring -
21 Impeller GCD50 50 Motor Bracket GC20
22 Suction Cover GCD50 52 Bearing -
23 Strainer GD20
NO. 품명 재질 NO. 품명 재질
53 Motor Protector - 72 Eye Bolt SS41
54 Shaft - 91 Auto Setter Bend GC20
55 Rotor - 93 Guide Hook GCD50
56 Stator - 94 Guide Support GCD50
64 Motor Frame GC20 95 Chain SS41
