1. 적용규격  KSB7505(한국표준공업규격)

2. 부품의 표준화로 최대의 호환성 유지

3. 종전의 VOLUTE형식에서 TURBINE형식으로

   개선하여 유량양정의 범위를 넓게하고 효율

   을 개선했다.

4. 액질의 종류에 따른 특수재질 사용가능

    (SUS, SC, BC6)

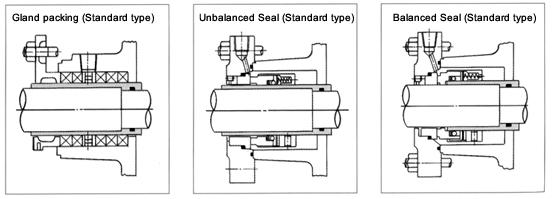

5. 용도에 따른 M/Seal, PACKING 사용가능







 6. BALL BEARING의 사용으로 BALANCE유지  및 수명연장



일반산업용

급수시설 및 빌딩소화전용

스프링쿨러, 냉난방순환용

화학공업용

고층건물급수

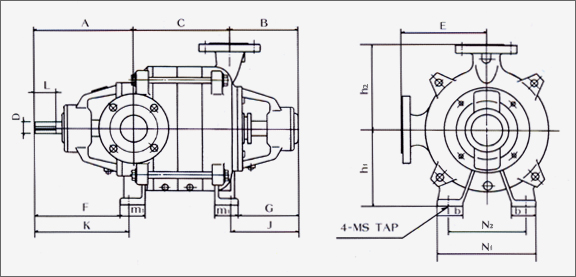

MODEL PUMP SHAFT
A B F K G J E N N m b h1 h2 S D L
40 234 167 209 229 148 168 185 200 160 50 50 160 185 10 28 50
50 234 167 209 229 148 168 185 200 160 50 50 160 185 10 28 50
65 252 176 224 244 155 175 205 240 190 60 55 180 205 12 32 60
80 263 175 237 257 155 175 220 240 190 60 55 180 220 12 32 70
100 281 196 248 273 159 184 250 280 220 70 70 215 250 16 36 80
125 392 195 274 299 169 194 280 320 270 75 75 240 280 16 44 80
150 325 215 290 320 175 205 320 360 390 80 80 270 320 18 48 90
MODEL SUCTION DIA DISCHARGE DIA STAGE에 따른 C치수 ONE STAGE
2 3 4 5 6 7 8 9 10 11 12
40 50 40 156 211 266 321 376 431 486 541 596 651 706 55
50 50 40 156 211 266 321 376 431 486 541 596     55
65 65 50 178 240 392 364 426 488 550         62
80 80 65 199 268 337 406 475 544           69
100 100 80 207 287 367 447               80
125 125 100 248 338 428                 90
150 150 125 265 370                   105
